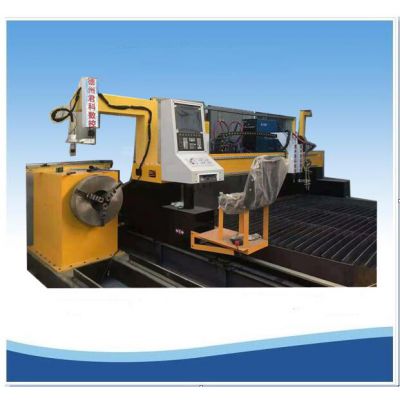

3轴2联动相贯线切割机  不要开坡口的管子相贯线切割的解决方案

数控相贯线切割机功能特点：

    针对三轴两联动切割工艺，开发的三轴两联动相贯线参数化编程软件充分的考虑管件壁厚对相贯断面的影响，所采用的编程算法可以较好的解决过渡处内外壁的数据处理问题，***相贯口的正常搭接。

    软件中涵盖了工程中常见的7个大类21种不同类型的相贯节点类型，而且可以将这些节点进行任意的组合，可满足油气管道、简单管桁架、压力容器等行业的需求。

1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的正交及斜交的条件。

2、能在支管端部切割相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。

3、能在圆管端部切割斜截端面。

4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。

5、能切割与环形主管相交的支管相贯线端头。

6、能在圆管中部上切割方孔、腰形孔、椭圆孔（方孔及腰形孔可带圆角）。

7、能进行钢管截断。

8、能对管端部开槽。

9、能制作二通、三通等管道接头。

数控相贯线切割机适用切割范围

      当管壁厚度较小，对焊接坡口要求不高时，可采用3轴2联动相贯线切割机。

      2联动轴，即管子转动及割炬沿管子轴向移动。该两轴联动，即可走出相贯线轨迹。再加上割炬升降，即为3轴2联动。

    3轴2联动相贯线切割机，割炬不能偏摆，切割过程中，割炬始终垂直于钢管表面，因而切割面也始终垂直于管壁。

  运动轴切割机轴数选择活动范围

运动轴    切割机轴数选择    活动范围

X轴       管件旋转轴    360°自由回转

Y轴       割炬沿管件轴向水平移动轴       行程2000mm

Z轴 割炬升降体上下移动轴       行程200mm

Z轴辅助升降轴    手动移动机头升降轴    行程400mm

数控相贯线切割机适用切割范围
      当管壁厚度较小，对焊接坡口要求不高时，可采用3轴2联动相贯线切割机。


      2联动轴，即管子转动及割炬沿管子轴向移动。该两轴联动，即可走出相贯线轨迹。再加上割炬升降，即为3轴2联动。
    3轴2联动相贯线切割机，割炬不能偏摆，切割过程中，割炬始终垂直于钢管表面，因而切割面也始终垂直于管壁。
  运动轴切割机轴数选择活动范围

相贯线切割机价格和管径大小，管子长度，切割方式以及是否到坡口有一定的关系；

    一般不打坡口的3轴2联动价格在8-12万，打坡口的5轴4联动价格在22-32万；以上价格不含等离子电源等外购件。相贯线管径在300mm以上一般配松下伺服驱动，而且等离子切割电源建议用进口等离子电源，比如美国海宝等离子电源、美国飞马特等离子电源。
